Urbanisation avec Amarco - Architecture TechniqueDans le
cadre d'une action d'urbanisation, Amarco vous permet
de représenter des architectures techniques avec Visio en
utilisant les informations stockés dans la BDD.
Dans Amarco cette architecture comporte :
- Des blocs techniques,
- Des fonctions applicatives
- Des interface (points d'échange, avec les services associés)
- Des processus techniques
L'ensemble de ces éléments sont définis dans le référentiel et
peuvent être réutilisés par la suite.
Si votre organisation est complexe, il est possible de définir
plusieurs niveaux d'architecture technique imbriqués. Vous disposez
ainsi d'une meilleure vue de synthèse, tout en pouvant naviguer vers les
visions de détails de chaque partie.
Amarco utilise et développe spectaculairement les possibilités
offertes par le logiciel Visio. D'un part vous pouvez utiliser vos
formes graphiques favorites - Visio met à votre disposition vous
disposez des possibilités de représentation d'une richesse inégalée.
D'autre part, Amarco met à votre disposition ses capacités de gestion
automatique de Visio, pour simplifier votre travail et assurer un haut
niveau de professionnalisme dans vos présentations.
Dans cette page vous
trouvez un exemple de représentation dynamique du trafic dans votre
réseau complexe.

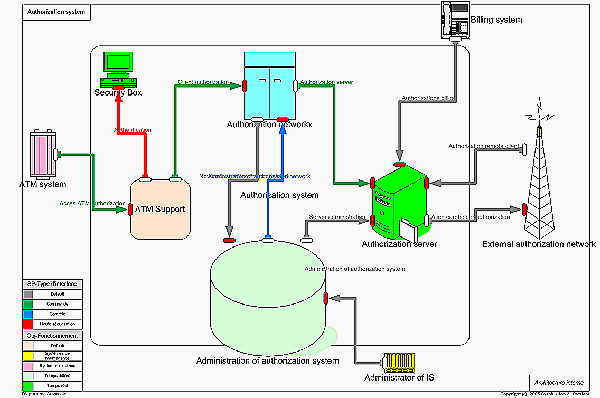

Ce diagramme présente une architecture technique réalisée
automatiquement avec les informations dans la base de données.
Procédure générale
- Vous définissez les différents blocs techniques. Ces définitions
ont stockées dans la base de données
- Vous définissez les différents fonctions qui seront associés aux
blocs techniques
- Vous définissez les interfaces - flux échangés entre les blocs
techniques
- Vous réalisez automatiquement des diagrammes qui présentent
votre vision d'organisation
- Vous pouvez générer automatiquement des pages Web représentant
votre vision applicative avec des liens vers le niveau fonctionnel
Transformation entre les niveaux d'architecture
La notion de point de service assure une transformation cohérente
entre les éléments du niveau "applicatif" et les éléments du niveau
"technique." Du point de vue méthodologique, ceci correspond à une
organisation en couches. Du point de vue pratique, on réutilise déjà les
éléments définis dans le niveau supérieur et on les complète avec les
éléments de détail nécessaires. Associer des
données numériques à vos cartographies Amarco vous permet
d'importer et d'associer graphiquement des valeurs numériques
aux systèmes et aux interfaces. Vous disposez ainsi d'un moyen
privilégié de communication et de présentation des vos systèmes
dans leur réalité quotidienne ! Le tout est réalisé
automatiquement.
Exemple ici ! |
