Un système d'autorisations bancaires

Comportement du système (processus)

Cette page présente le comportement d'un système d'autorisations bancaires. Une autre page présente ses services et sa structure.

Sommaire :

Comportement - scénario d'exécution

Le même scénario peut être superposé à la structure interne du système. Nous voyons dans ce cas comment les objets communiquent à travers les points de service.

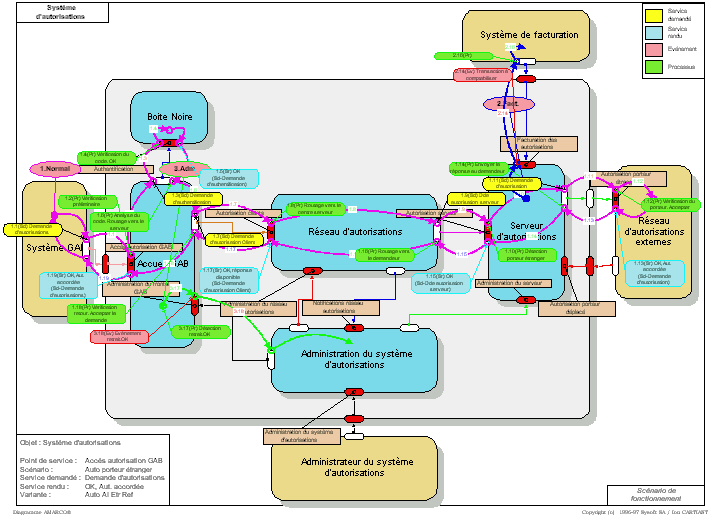

Système d'autorisation - scénario de fonctionnement

Une meilleure image - JPEG (150 K)

Sur cette même structure nous pouvons superposer d'autres scénarios.

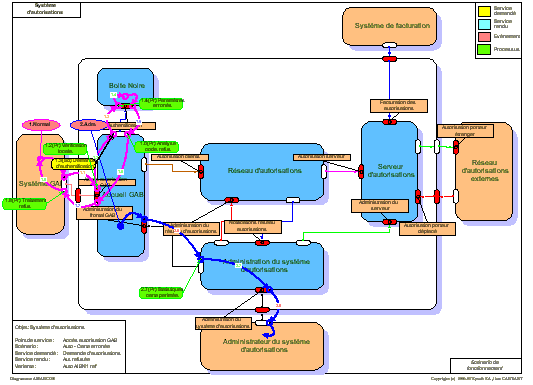

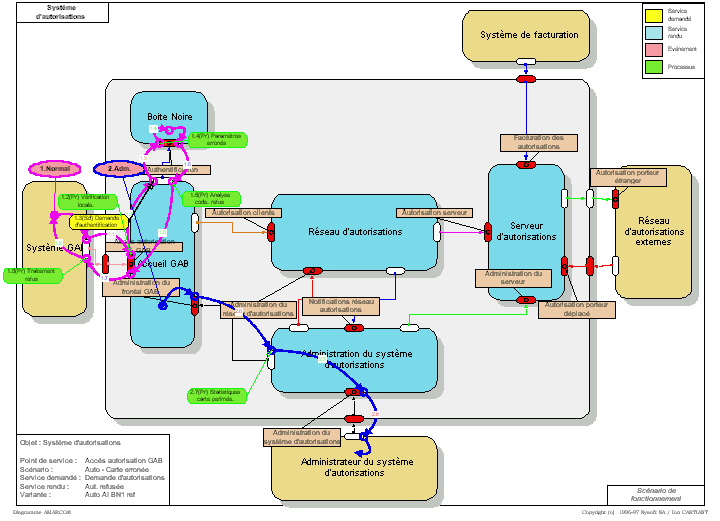

Système d'autorisation - un autre scénario de fonctionnement

Une meilleure image - JPEG (125 K )

Tops dans le scénario

Un scénario est une suite d'étapes de traitements qui s'exécutent dans le temps. Ces étapes peuvent appartenir à divers fils d'exécution - a un moment précis plusieurs fils d'exécution peuvent être activés.

Par exemple, au top n° 13 de ce scénario le système externe répond "OK, autorisation accordée".

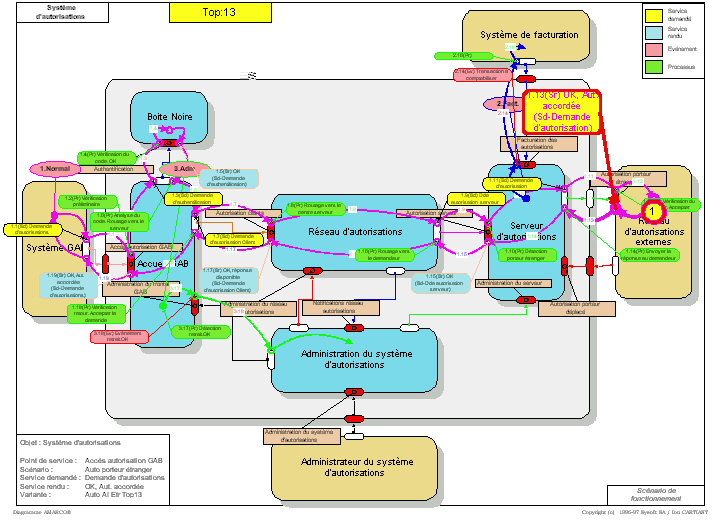

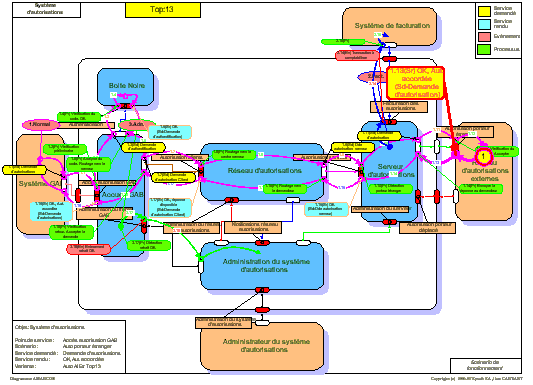

Top 13 - scénario de fonctionnement

Une meilleure image- JPEG (150 KO)

Quand le système serveur interne reçoit cette information, il faut envoyer une information de comptabilisation vers le centre de comptabilisation, locale, en parallèle avec l'acheminement de la réponse vers le système GAB.

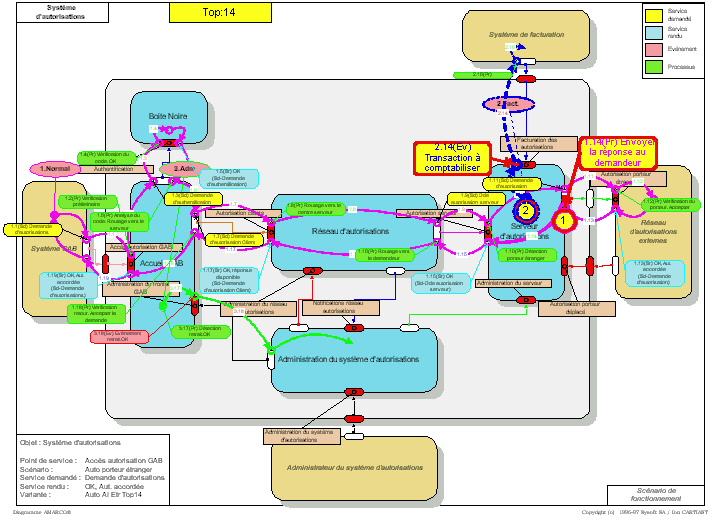

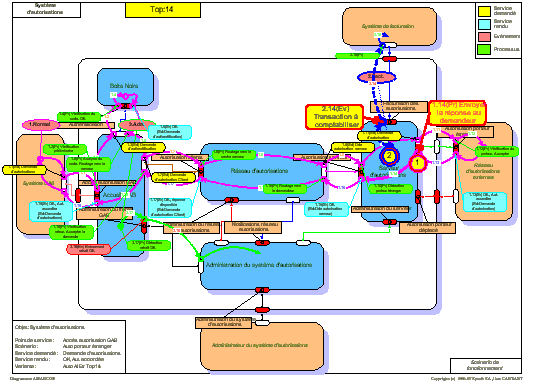

Top 14 - scénario de fonctionnement

Une meilleure image - JPEG (150 KO)

Animation d'un scénario

On peut même voir l'exécution dynamique du scénario ! Ceci est une image GIF animée qui reprend l'exécution dynamique produite par le logiciel Amarco Cartographie.

Animation du scénario

Start.

Cette page présente le comportement du système d'autorisation. Une autre page présente ses services et sa structure.
