Visualisation dynamique du trafic réseau avec diagrammes Visio

Vos besoins

  • Vous devez gérer un réseaux complexe. Vous avez besoin de visualiser régulièrement  des éléments numériques liés à votre réseau (trafic, nombre d'incidents...)
  • Mettre en relation la valeur des données et des éléments graphiques des vos cartographies du réseau

Vos problèmes

  • A la main, un travail très laborieux...

Solution

Vous pouvez définir votre réseau et les connections dans Amarco. Si vous avez un réseau complexe, une représentation sur un seul plan de tous les éléments est pratiquement incompréhensible. Nous conseillons de repartir votre réseau en régions et sous - régions. Vous pouvez enregistrer dans la base de données d'Amarco l'organisation hiérarchique de votre réseau.

Vous pouvez aussi associer les éléments de votre diagramme avec des valeurs numériques qui seront représentés automatiquement dans le diagramme généré de multiples façons.

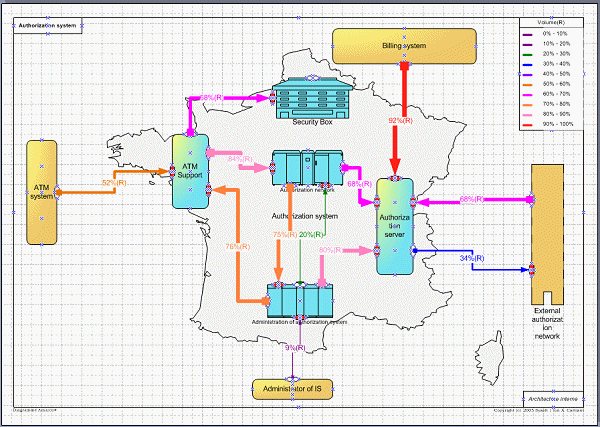

Visualisation dynamique du trafic réseau avec Visio et Amarco

Basé sur des données numériques importées, le trafic est présenté dans cet exemple comme un pourcentage de la capacité réelle de chaque ligne de communication. Vous voyez immédiatement les lignes le plus chargées.

La taille des lignes de connexion est choisie automatiquement en fonction des valeurs numériques associées (volume, performance...).

Vue complémentaire - les lignes les plus disponibles

On peut aussi montrer la capacité restante dans le réseau, une vue symétrique.

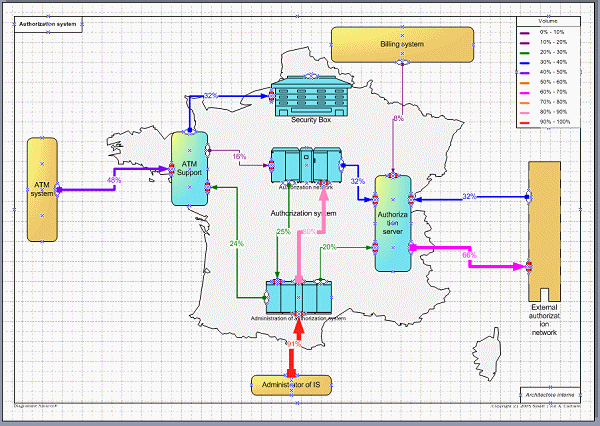

Capacité restante du réseau

Vous voyez immédiatement les lignes le plus disponibles.

Chaque élément peut représenter une région particulière. Vous pouvez naviguer et zoomer pour plus d'informations, comme dans cet exemple.

Vue globale des échanges du système

Ce diagramme présente une vue globale du trafic entrant et sortant par rapport à un système. L'épaisseur de chaque ligne de connexion est proportionnelle avec le taux d'utilisation de la ligne.

Il est également possible de présenter une vue globale des capacités restantes de trafic.

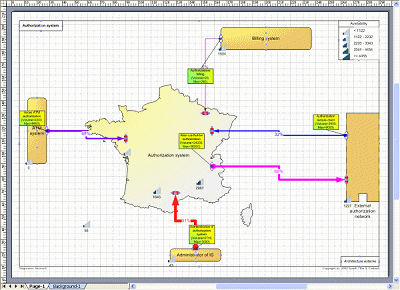

Système - Trafic entrant et sortant
